當下監控與三維數字孿生的關聯還停留在初級階段，即在三維場景中嵌入攝像頭模型，點擊攝像頭播放監控畫面，這種方式存在操作復雜，不直觀的問題。為解決目前的監控平臺視頻覆蓋不全、關聯性弱、無空間感、分鏡頭盯防等問題。通過視頻融合技術，多路視頻實時拼接成一路視頻，三維與實時視頻融合，實現監控視頻與三維場景有機融合。
三維視頻融合技術遵循數字孿生多源數據融合的原則，比視頻窗口、矩陣更加直觀高效，省去了人腦理解空間的時間，可有效提升數字孿生城市在物聯感知操作、虛實融合交互等方面的能力，動靜一體、虛實結合，讓三維場景“動起來”。
全景視頻融合是將多個不同角度的攝像頭拍攝的視頻融合成一個完整的全景視頻，以便提供更全面、更真實的視覺體驗。即將實時監控視頻畫面與三維模型相結合展示，通過這種融合，可以將監控視頻作為一部分嵌入到三維環境中，并在虛擬場景中進行展示和分析。
三維視頻融合技術，可提升數字孿生場景在實時、連續、動態性表達方面的表達能力，一屏還原空間內多層次的實時動態畫面，滿足管理者提供更直觀、更準確、更高效、更有價值的使用需求，視頻融合將視頻與三維場景同步展現，完成拼接的圖像通過與球機追視、歷史回溯、場景信息增強顯示等功能相結合，能夠大大提高人們對于場景內整體事物、態勢的洞察。通過經緯度、海拔等地理信息坐標體系，實現基于時空位置智能精準定位和時空動態分析，從而提升視頻分析及人工智能的應用價值。
實現過程中需要考慮攝像頭的位置和角度、視頻采集、預處理、拼接、編碼、解碼、顯示和交互式體驗等多個方面。
具體而言，監控視頻與三維融合包括以下幾個方面：
· 紋理映射：將實時監控視頻作為紋理應用到三維模型的表面上。通過紋理映射技術，可以使監控視頻以貼圖的形式呈現在模型的特定區域，從而融合到三維環境中。
· 視角調整：根據需要，調整觀察者的視角和位置，以便在虛擬場景中正確地觀察和感知監控視頻的內容。這有助于提供更全面和準確的視覺信息。
· 交互性：在融合的過程中，可以增加交互功能，允許用戶對監控視頻進行操作和控制。包括放大、旋轉等操作，提供更靈活和個性化的使用體驗。
· 實時更新：基于實時監控視頻，可通過不斷更新紋理映射或視頻流來保持與監控系統的同步，使得展示的內容始終保持最新狀態。
多路監控視頻的實時拼接
在傳統的視頻監控系統中，監管人員需要同時觀看多個分鏡頭畫面，并且很難將零散的分鏡頭視頻與其實際地理位置相對應。目前主要是以1、4、9、16宮格的傳統模式觀看，鏡頭分散，缺乏整體感，信息傳遞效率低。無法對大場景進行全局實時監測和歷史事件的快速回溯查找，海量零散監控視頻資源既“看不過來”又“看不太懂”。
通過視頻拼接技術，對有重疊區域的多路源視頻數據利用拼接算法進行無縫實時拼接，消除重疊區域，形成寬角度、大視場視頻圖像，從而實現將多路監控視頻拼接成一路視頻，使拼接后的視頻清晰無縫，并實時播放，同時支持回放查看，解決多個人同時對同一監控場景不同角度進行觀看的需求，充分滿足用戶的需求。

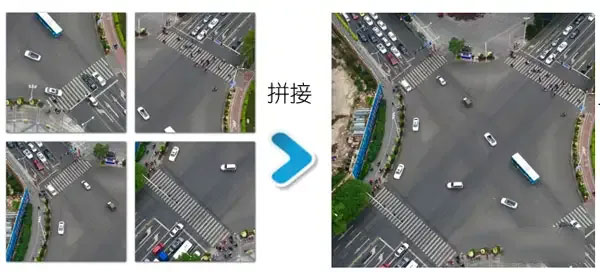

將四路視頻無縫拼接成一路視頻的效果
實現過程

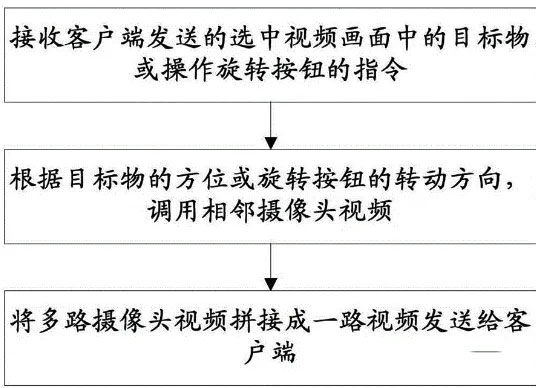

實現流程

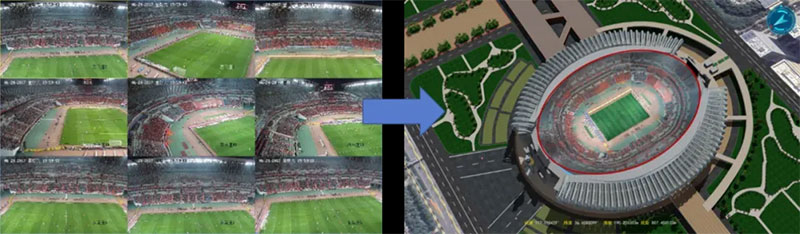

多視角視頻與三維融合
點云數據是通過三維激光掃描、
三維視頻融合技術指把一個或多個由攝像機圖像序列視頻和與之相關的三維虛擬場景加以匹配和融合，生成一個新的關于此場景的動態虛擬場景或模型，實現虛擬場景與實時視頻的融合，即：虛實融合。虛實融合，是把視頻畫面精確融合顯示在三維模型對應的空間真實地理坐標位置，這種融合不會隨著對三維模型的傾斜、旋轉等操作而產生錯位，充分發揮出三維場景的直觀特點。
結構光等技術手段，對物體表面進行大量密集的測量，從而獲取物體表面的三維坐標數據。當我們利用三維激光掃描儀掃描某一建筑表面時，我們可以得到大量密集的點，這些點帶有三維坐標（XYZ）、激光反射強度和和顏色信息（RGB）等信息，它們共同創建了可識別的三維結構。簡單來說，當我們使用這些高科技設備對物體進行掃描時，設備會發出激光束或結構光，通過測量激光或光線與物體表面相交點的位置，就可以得到物體表面的點云數據。
點云是目標表面特性的海量點集合，點云越密集，反映的圖像細節和信息就越多。
要實現監控畫面融合到三維模型并實現不同視角，包括斜視、仰視、平視和俯視，可以通過調整攝像機或觀察者的位置和旋轉來實現。
根據具體需求和使用的三維軟件或引擎，有不同的方式和參數來調整視角。通常，可以通過編輯攝像機對象的屬性或使用API函數來控制攝像機的位置、旋轉和視角。不同的視角會影響觀察者對模型和融合的監控畫面的感知和理解。因此，在確定最終的視角設置時，應該考慮到場景需求、用戶體驗和視覺效果的平衡。
視頻融合的意義
將監控畫面融合到三維模型中具有以下意義：
·增強情境感知：通過將監控畫面與三維模型相結合，可以提供更加真實和直觀的情境感知。監控畫面能夠?yàn)橛^察者提供實時的視覺信息，而三維模型則為監控畫面提供了空間背景和位置環境，使得觀察者能夠更好地理解和定位監控畫面所涉及的場景。
·綜合信息展示：融合監控畫面和三維模型可以將不同類型的信息集成在一起展示，提供更全面和綜合的信息。監控畫面提供實時監測數據，而三維模型則可以展示周圍環境、設備狀態、人員分布等額外信息。這種綜合展示有助于更好地理解整個場景，并做出相應決策。
·空間關聯分析：將監控畫面與三維模型融合后，可以進行空間關聯分析。例如，可以通過監控畫面顯示的特定區域或?qū)ο�，在三維模型中定位和追蹤相關的設備、人員或事件。這種空間關聯分析有助于準確定位問題源、優化資源分配，以及進行場景模擬和預測。
·可視化決策支持：通過將監控畫面融合到三維模型中，可以提供更直觀和可視化的決策支持。觀察者可以在虛擬環境中對監控畫面進行交互操作、觀察分析，并基于此作出相應決策。這種可視化決策支持有助于提高決策的準確性和效率。
·預防和響應能力：監控畫面與三維模型的融合可以增強對潛在風險和安全威脅的預防和響應能力。通過實時監控畫面的顯示和與三維模型的關聯，可以更早地發現異常情況、追蹤異常事件，并采取相應的預防和應急響應措施。
總之，監控畫面融合到三維模型中可以提供更綜合、直觀和有效的情境感知和決策支持，監控視頻與三維融合可以應用于多個領域，為各種應用領域帶來諸多益處，如智能城市管理、工業控制、安防監控、虛擬現實仿真、建筑設計等。它可以提供更直觀和沉浸式的展示方式，幫助用戶更好地理解場景，并進行分析、決策和規劃。
